F177x–特點、實測案例

功率測量 - 符號、標識嚴格滿足IEC標準

——例：某風電場，實測結果

F1770，功率測量

1.   有功功率 – 符號“+”、“-”？

2.   無功功率 – 符號“+”、“-”？

3.   功率因數 – 符號“+”、“-”？

4.   功率因數 – 符號“  ”、“  ”？

5.   無功占比– 符號“+”、“-”？

第十期專題

功率測量 - 符號、標識嚴格滿足IEC標準

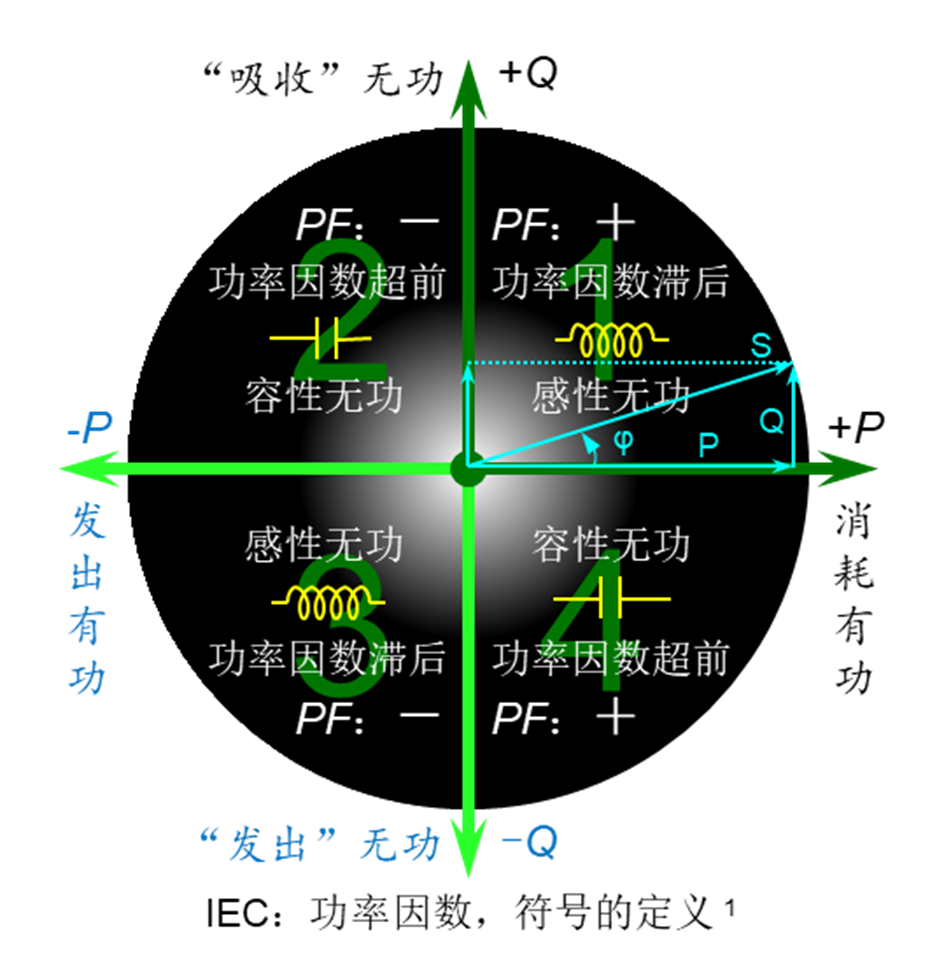

IEC標準：功率四象限

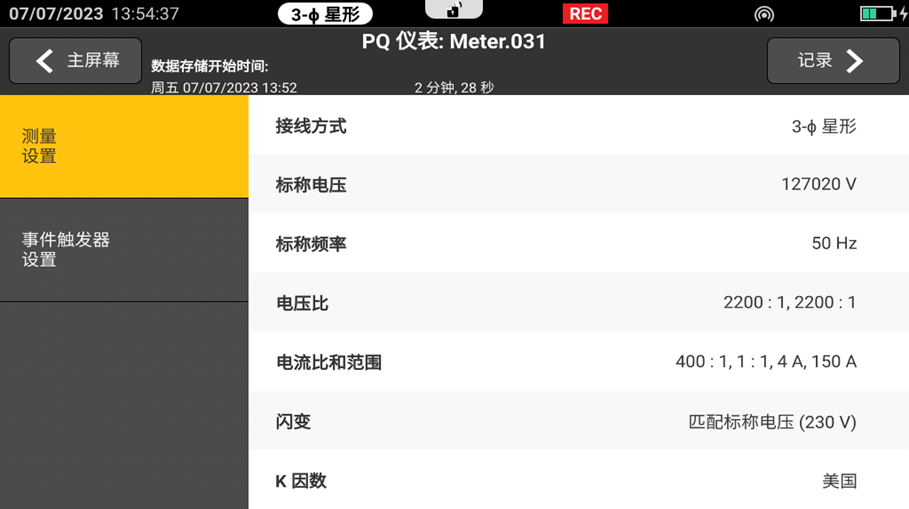

1 例：某風電場，實測結果 – 儀器設置

江西，某風電場：由220kV升壓站并入主網

測量點：220kV并網點。儀器設置

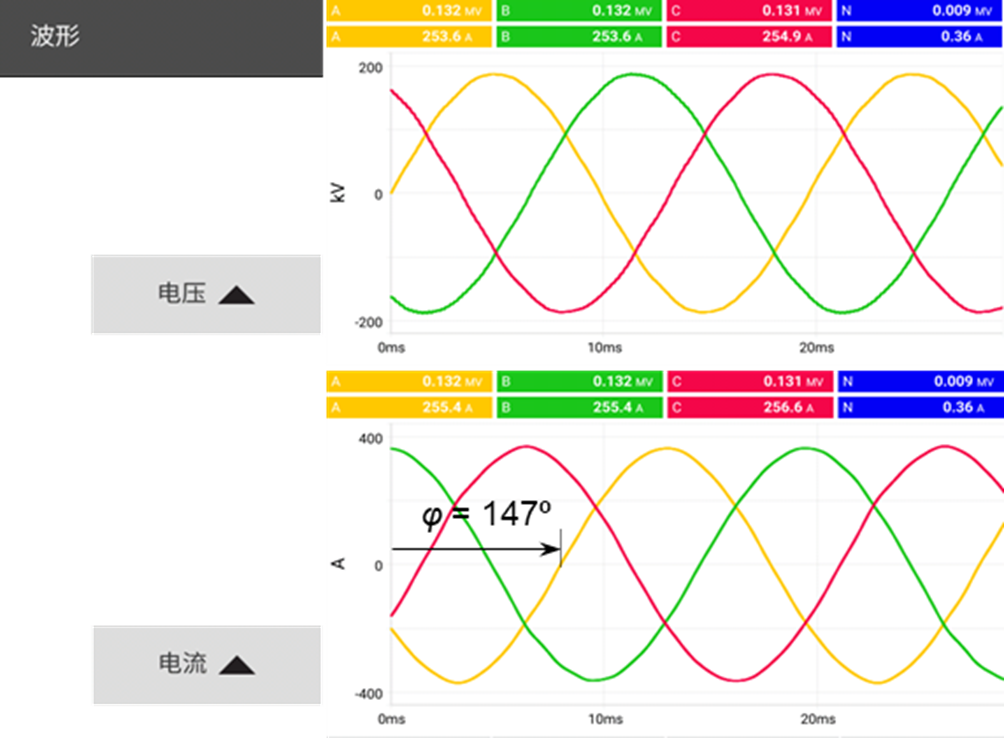

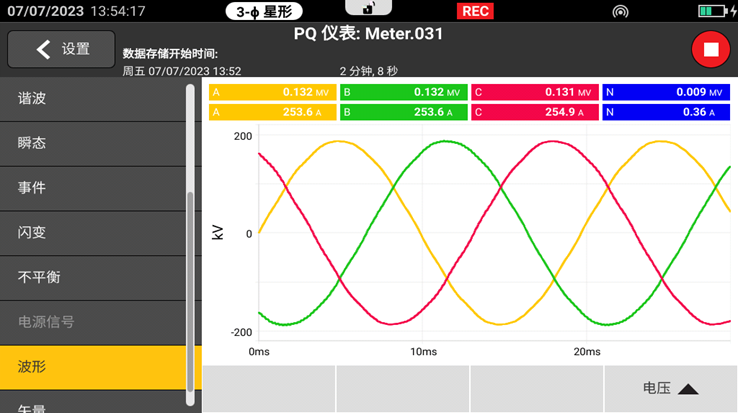

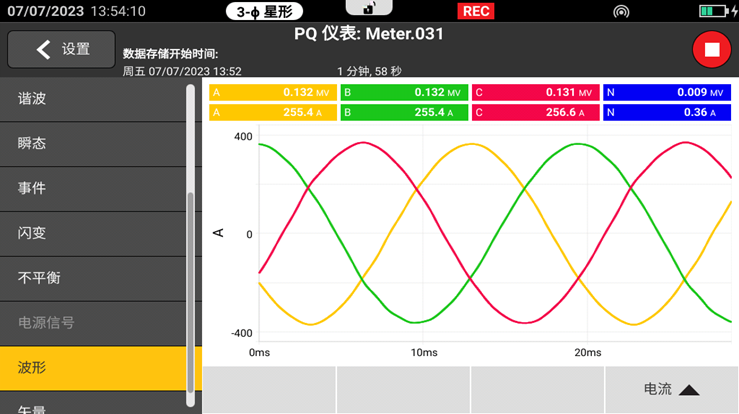

2 例：某風電場，實測結果 – 波形

典型工況，電壓、電流波形

3 例：某風電場，實測結果 – 基礎

典型工況，電流滯后電壓：147o

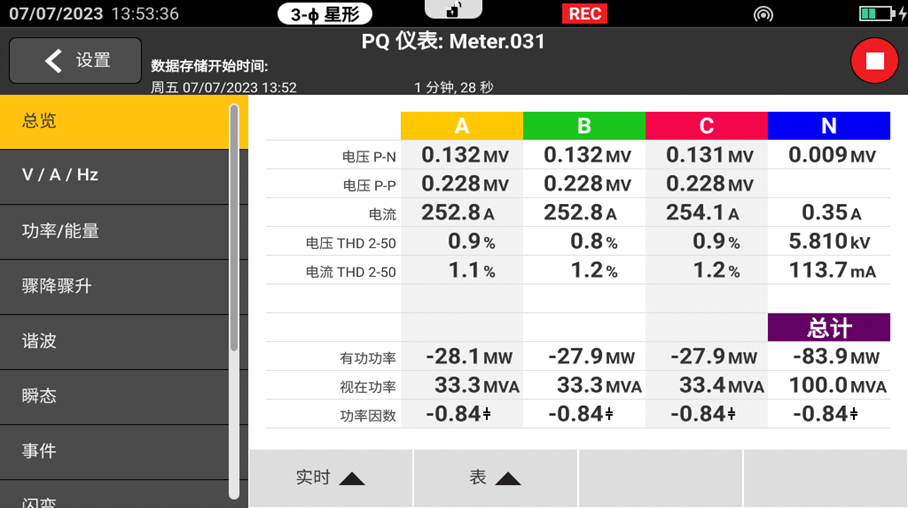

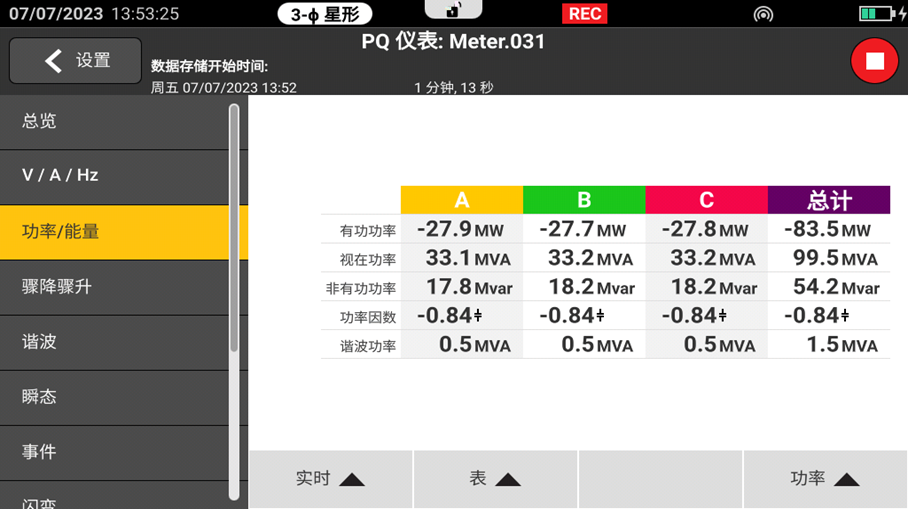

4 例：某風電場，實測結果 – 發電

某風電場，由220kV升壓站并入主網

發電：有功功率、功率因數：符號為-。

發電：有功功率、功率因數：符號為 -。

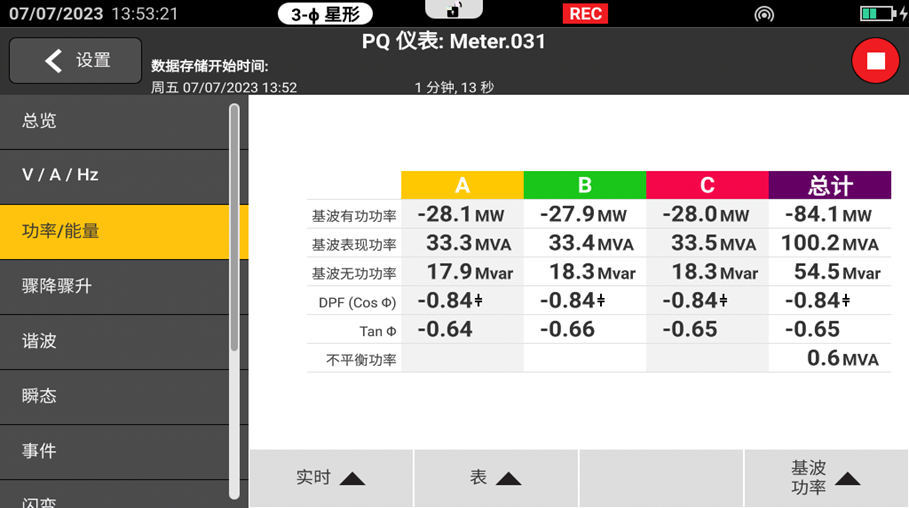

發電：基波有功功率、基波功率因數：符號為 -。

5 例：某風電場，實測結果 – 無功

電流滯后電壓 φ = 147o，象限 2：

無功功率符號為 +。

6 例：某風電場，實測結果 - 功率因數

7 例：某風電場，實測結果 –無功占比

功占比：符號由有功功率、無功功率符號得出。

此例，無功為 +，有功為 -。則：tan φ 為 - 。

總結：

1、IEC規定了功率測量的符號、標識

      正負符號，感性、容性標識。

2、江西，某風電場實測結果

風電場為容性電源（欠勵磁發電機）狀態。

3、F1770功率測量的符號、標識

      完全符合IEC標準。
