【技術干貨】電能質量測量技術第8期-無功占比
Fluke1770系列產品獨家參數：無功占比（tanφ）
——引領PQ測量?jī)x器的潮流
1、Fluke 1770 新增參數-tanφ，這個參數是什么？ - “無功占比”!
2、和“DPF（cosφ）”有關？
- 無！
3、為什么要新增這個參數？
4、“tanφ”：重要性、實用性總結
第八期專題
無功占比
01 Fluke 1770 新增參數-tanφ，
這個參數是什么？
- “無功占比”!
該參數設置于Fluke 1770基波功率顯示的主屏幕，為關鍵參數!
目前市場上的電能質量分析儀，目前均無此參數。

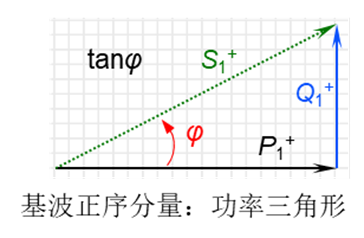

“無功占比（tanφ）”的定義：
tanφ：真正反映了功率三角形的“φ”角。

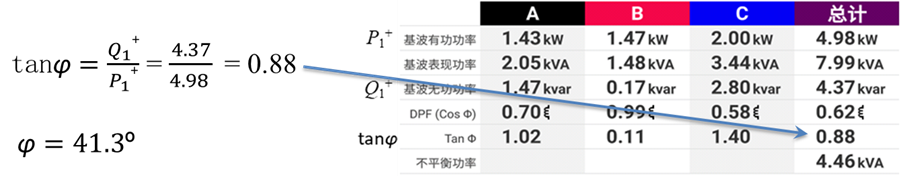

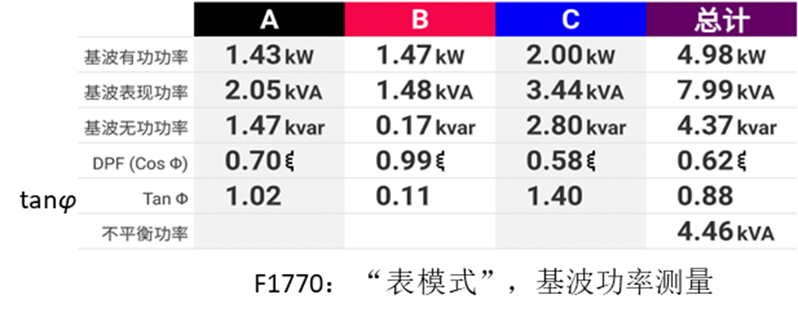

測試實例：
02 和“DPF（cosφ）”有關？
- 無！

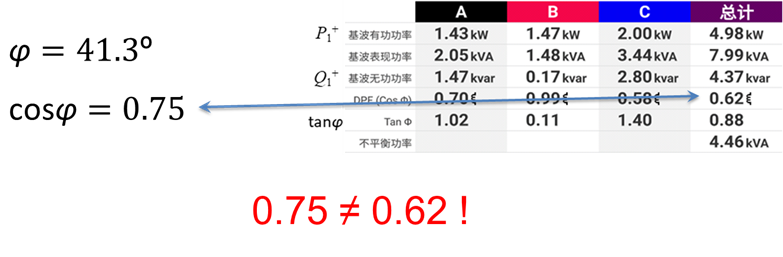

Fluke 1770：DPF（cosφ） 此處“φ”僅為參數符號，不具物理意義
例：
03 為什么要新增這個參數？

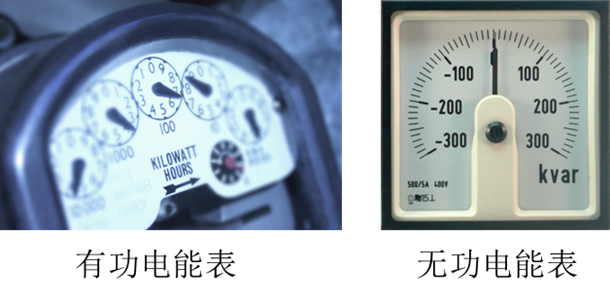

多年來，各國電力公司對用戶的電費，計費方法使用兩塊表
- “有功電能表”P “無功電能表”Q
電力公司許可免費的無功功率占比（tanφ）
供電部門的計費方案，規定了許可免費的無功功率的占比。即，無功功率與企業消耗的有功功率的占比值（tanφ）。

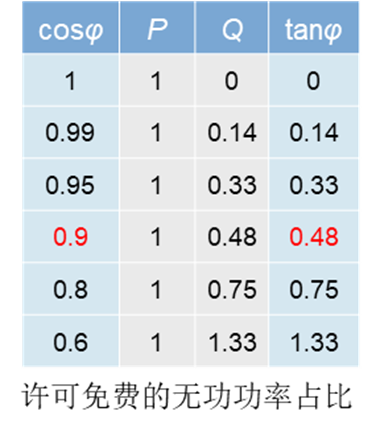

例：相移因數限值0.90的用戶，許可免費的無功功率為有功功率數值的48%。 是OK的
許可免費的無功功率占比（tanφ）
04 “tanφ”：重要性、實用性總結
1. 電力用戶的獎懲電費
由無功電能表、有功電能表來考核。
2. 供電部門的定價標準、計費方案，
規定了許可免費的無功功率的占比。
3. Fluke獨家參數：無功占比（tanφ）
直接反映設備或負載的無功功率水平。
