選對伙伴，事半功倍，LCR測試儀夾具選型指南新鮮出爐
好馬配好鞍，好儀器配好夾具。繼上次推出《LCR測試儀選型指南》之后，有不少朋友好奇，儀器選好了，那測試夾具怎么挑選？
今天，我們就來簡單介紹一下關于LCR測試儀中常用的測試夾具。
01
四端/四端對測試線 /
01

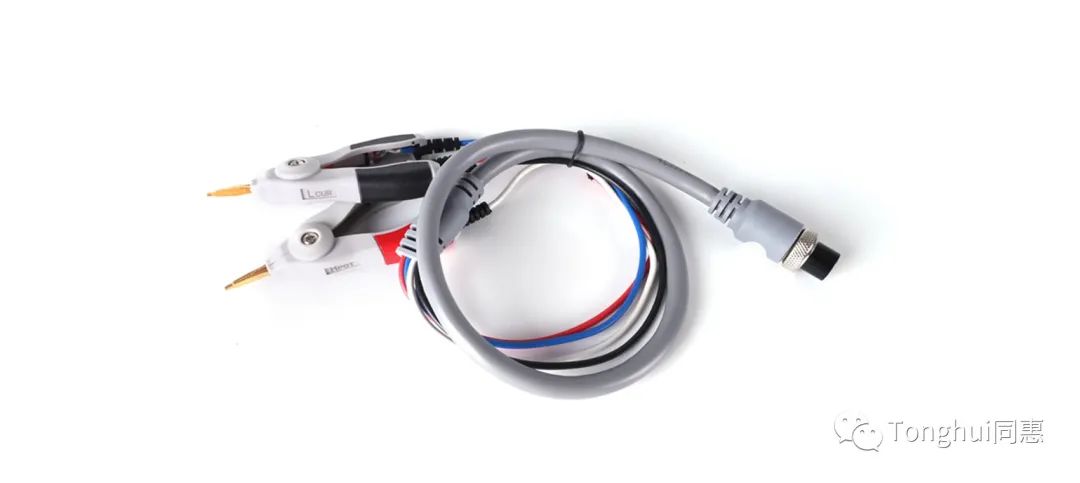

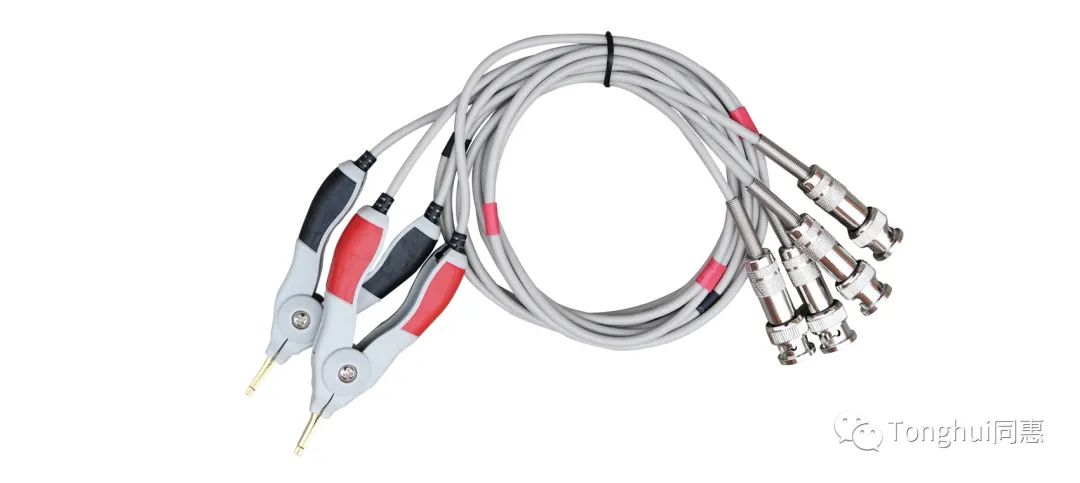

TH26011AS
頻率范圍：5Hz-100kHz
最大直流偏置：DC±42V
引線長度：0.8m
適用于：所有LCR數字電橋
02
TH26004S-1
頻率范圍：DC-10kHz
最大直流偏置：DC±42V
引線長度：0.8m,1.5m,2m
適用于：常規LCR，不適用四端對儀器如TH2828、TH2838系列
02
四端帶卡夾具盒 /
01

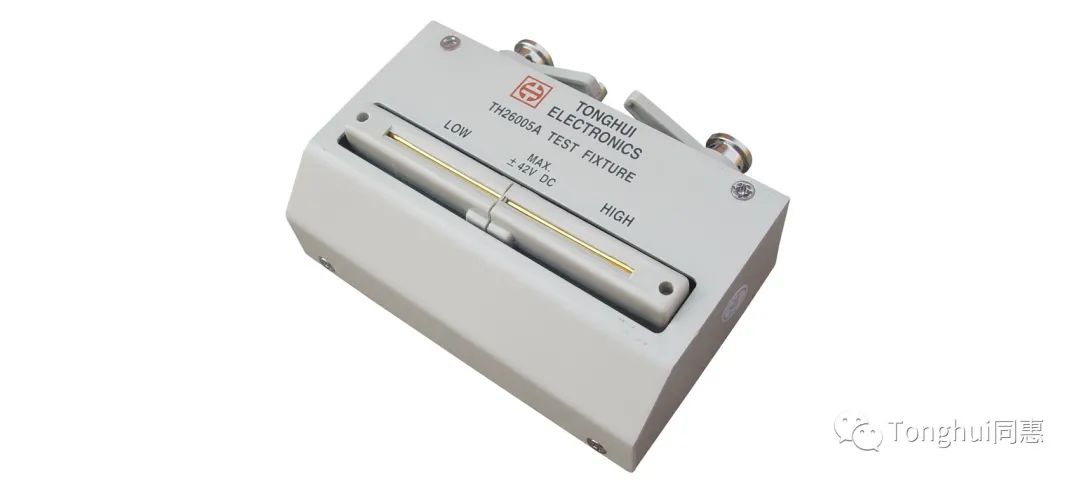

TH26005A
頻率范圍：DC-300kHz
最大直流偏置：DC±42V
用于小間距兩端軸向元件測試與TH26006配合，可用于軸向元件的測試。
02

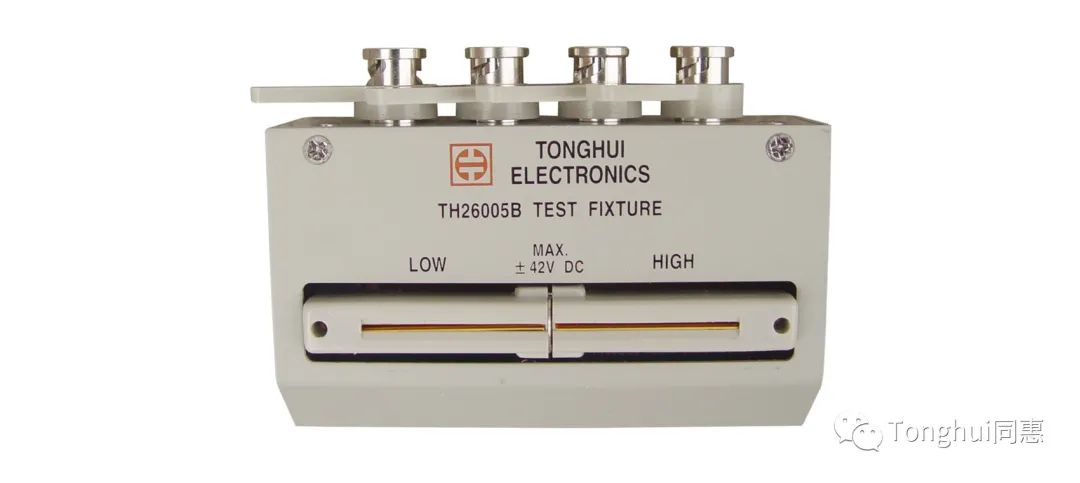

TH26005B
頻率范圍：DC-5?MHz
最大直流偏置：DC±42V
用于小間距兩端軸向元件測試與TH26006配合，可用于軸向元件的測試。
03
帶盒貼片測試線 /
01

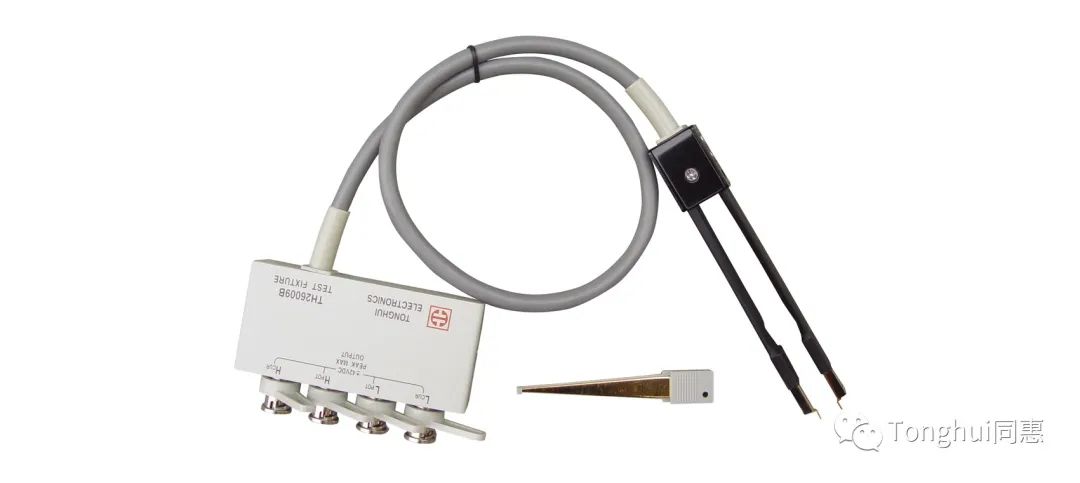

TH26009B
頻率范圍：DC-15?MHz
最大直流偏置：DC±42V
引線長度：0.8m
適用于：用于各種 SMD 器件測試，適用所有LCR，電容儀，電感儀
04
頂針式磁環夾具 /
01

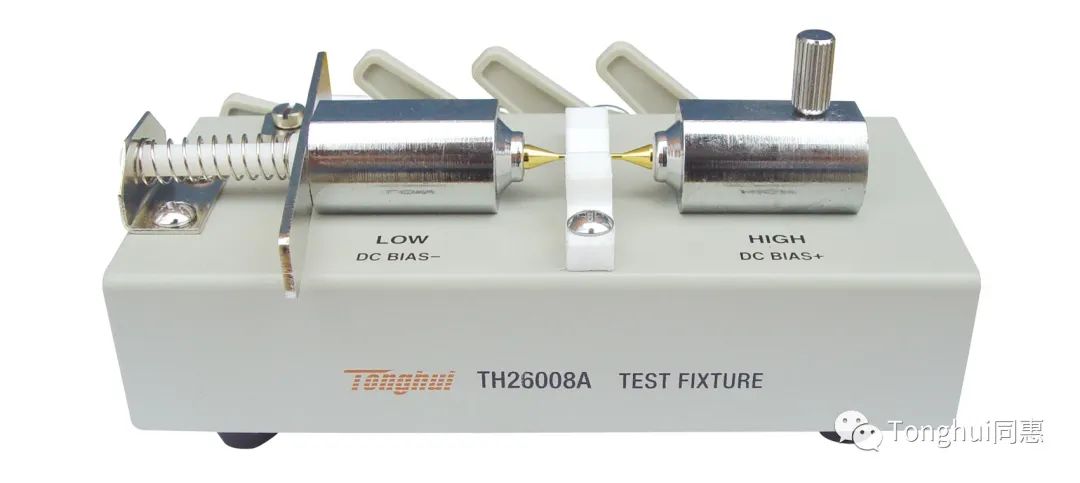

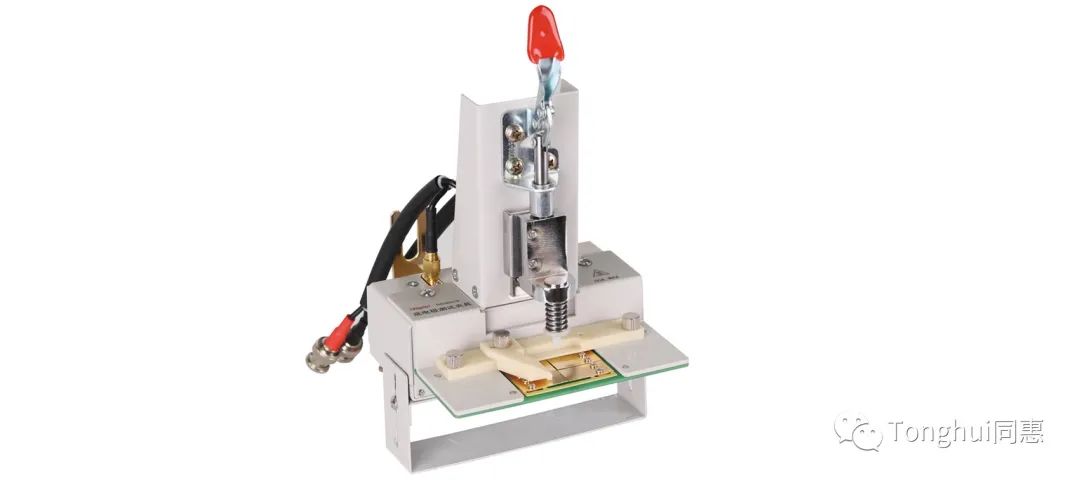

TH26008A
頻率范圍：DC-120MHz
最大直流偏置：DC±42V
適用于：SMD器件測試夾具，尤其高頻小電容或小電感。當測試頻率≥100kHz，容量≤3pF，或電感量≤1μH，選擇該型SMD夾具是合適的。
05
電介質測試夾具 /
01

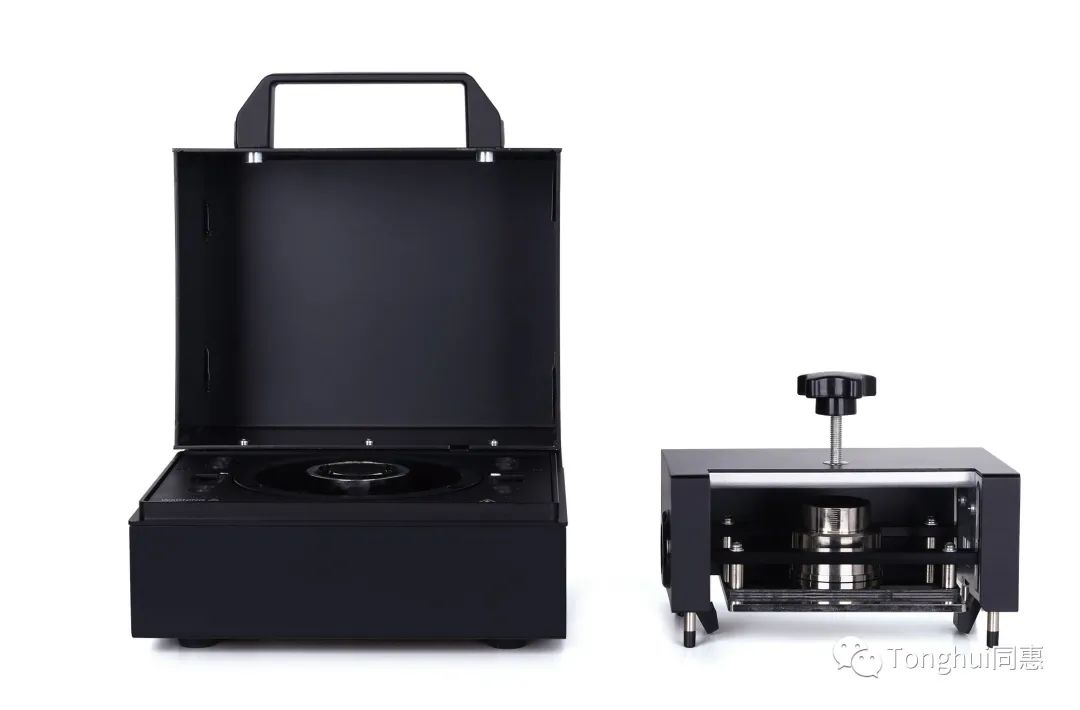

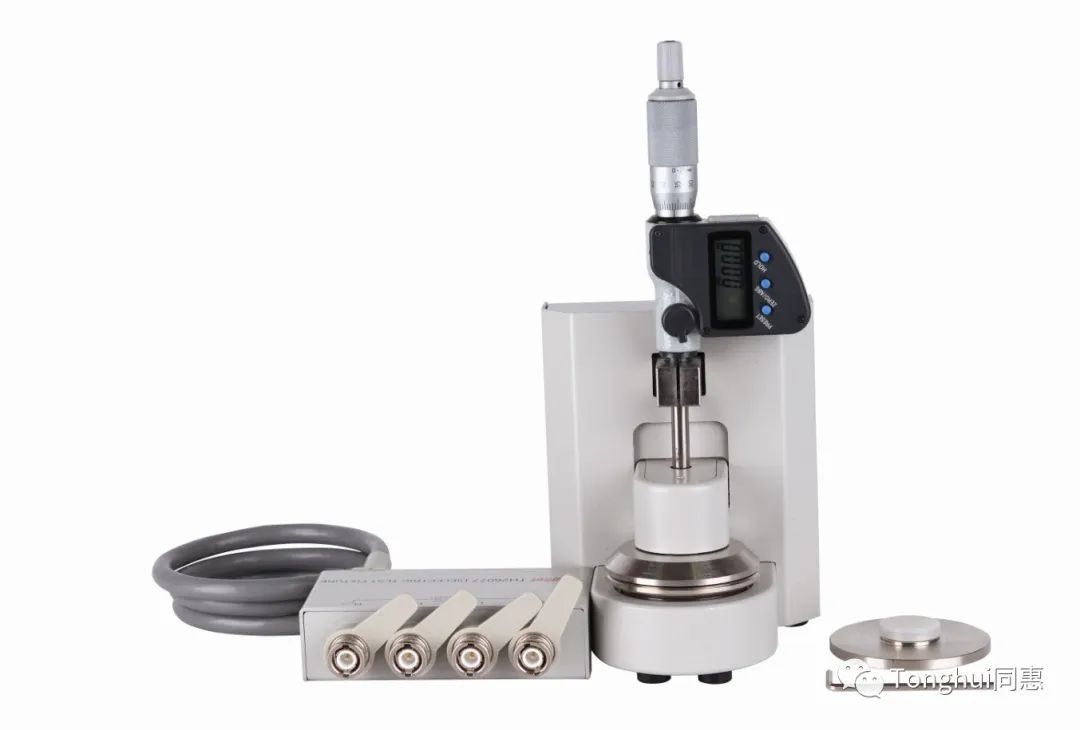

TH26077
頻率范圍：DC-30MHz
DUT尺寸：10mm-56mm
DUT厚度：≤10mm
適用于：TH2851/TH2840/TH2836/TH2839/ TH2838/ TH2829/ TH2827/ TH2826等系列
06
磁導率測試夾具 /
01

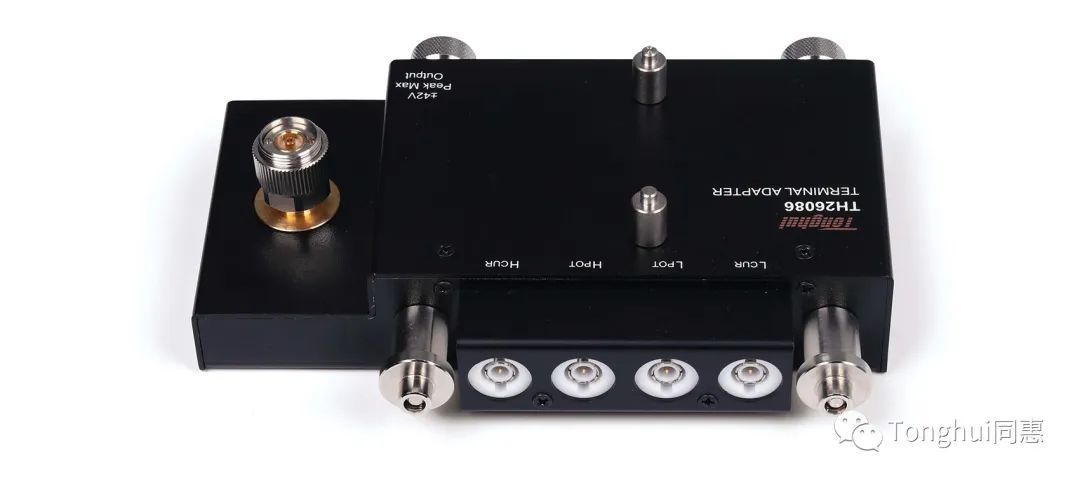

TH26086轉接底座
頻率范圍：DC-130MHz
最高電壓：±42V峰值（AC+DC）
工作溫度：0℃-40℃
適用于：TH2851系列
02

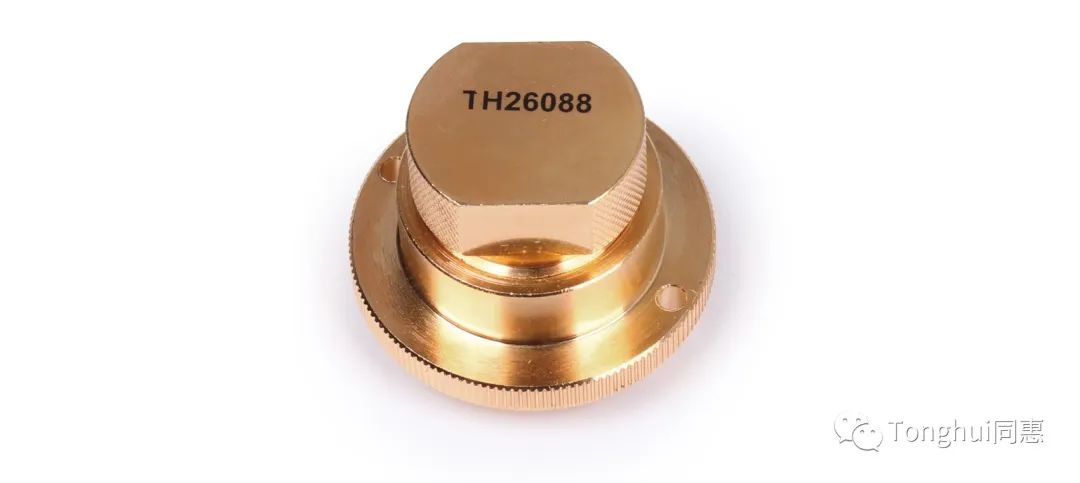

TH26088磁導率夾具
頻率范圍：1kHz-1GHz
小型部件用，高度≤3mm，內徑≥3.1mm，外徑≤8mm;
大型部件用，高度≤8.5mm，內徑≥5mm，外徑≤20mm
03
TH26090
表面電阻率/體電阻率測試夾具
測試電壓：1000V
測試電流：10mA
工作溫度：30℃~100℃
適用于：TH2690、TH2691系列
07
底電極測試夾具 /
01

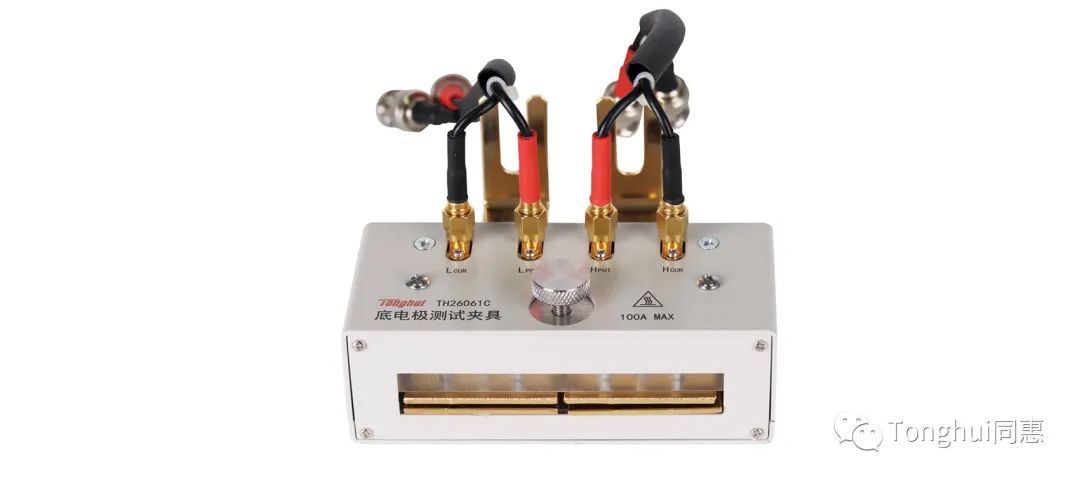

TH26061C
頻率范圍：DC-1MHz
最大直流電流：±100A
適用于：TH1778/A/B系列,測試大電流
02
TH 26061D
頻率范圍：DC-1MHz
最大直流電流：±60A
適用于：TH1778/A/B系列,所有LCR,需與TH26061C配合使用
08
低電阻測試線/
01
TH26004A
最大電流：1A
引線長度：0.8m,1.5m,2m
適用于：低電阻測試儀（TH2511,TH2512、TH2512+系列，TH2513系列）
02
TH26050S
頻率范圍：DC-100kHz
最大電流：1A
引線長度：0.8m,1.5m,2m
適用于：TH2515/2516/TH2518系列
